| 價格 | ￥329.40 |
| 運費 | :10.00 |
| 評價 | 已有 0 條評價 |
| 人氣 | 已有 532 人關注 |
| 數量 | +- 庫存9526件 |
| 品牌 | XH/祥和 | 表面處理 | 鍍鋅 | 材料等級 | 碳鋼 |
| 產品等級 | 咨詢 | 產品規格 | - | 螺紋規格 | - |
| 標準編號 | SO-8632-32 | 公稱長度 | - | 規格型號 | SO-8632-32 |
產品尺寸

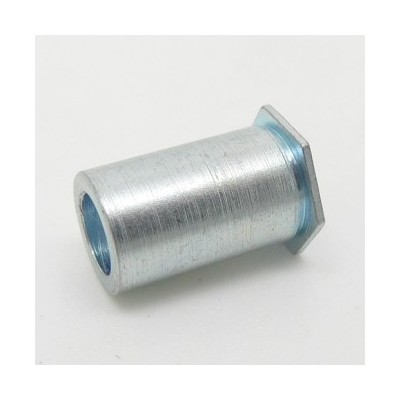

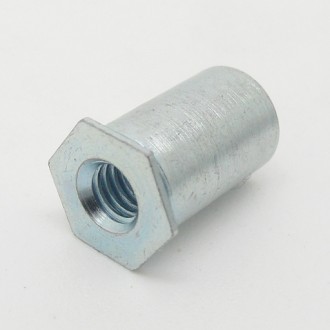

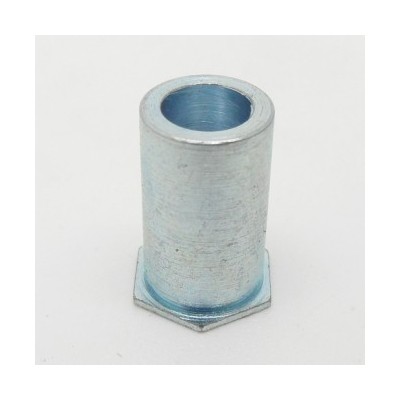

SO通孔有螺紋的螺柱
| 類 型：SO-8632-32 ZI 螺紋編碼：SO-8632-32 ZI 長度編碼：SO-8632-32 ZI 表面處理：SO-8632-32 ZI |
所有尺寸單位為英寸
螺紋 尺寸 | 碳鋼 | 螺紋 編碼 | 長度“L”+.002-.005 (螺紋長度計算方法：長度編碼/32) | 安裝板 最薄厚度 | 安裝板孔徑 +.003 -0.00 | B 倒角直徑 ±.005 | C +.000 -.005 | H Nom | 孔中心 到板邊緣 最小距離 |
.112-40 （#4-40） | SO | 440 6440 | 4 6 8 10 12 14 16 18 20 22 24 | .040 | .166 .213 | .125 | .165 .212 | .187 .250 | .23 .27 |
.138-32 （#6-32） | SO | 632 | 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 | .040 | .213 | .156 | .212 | .250 | .27 |
.138-32 (#6-32) | SO | 8632 | 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 | .050 | .281 | .156 | .280 | .312 | .31 |
.164-32 （#8-32） | SO | 832 | 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 | .050 | .281 | .188 | .280 | .312 | .31 |
.190-32 （#10-32） | SO | 032 | 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 | .050 | .281 | .203 | .280 | .312 | .31 |
| D 尺寸±.010 | 長度“L”= 4 6 8 10 D=0 | 長度“L” = 12 14 16 18 D=.187 | 長度“L” = 20 22 24 26 D=.312 | 長度“L” =28 30 32 34 D=.437 |
所有尺寸單位為毫米
螺紋 * 螺距 | 碳鋼 | 螺紋 編碼 | 長度“L”+0.05-0.13 （長度單位為毫米） | 安裝板 最薄厚度 | 安裝板 孔徑 +0.08 | B 倒角直徑 ±0.13 | C -0.13 | H Nom | 孔中心 到板邊緣 最小距離 |
M3*0.5 | SO | M3 3.5M3 | 3 4 6 8 10 12 14 16 18 | 1.02 | 4.22 5.41 | 3.2 | 4.2 5.39 | 4.8 6.4 | 6 6.8 |
M3.5*0.6 | SO | M3.5 | 3 4 6 8 10 12 14 16 18 20 22 25 | 1.02 | 5.41 | 3.9 | 5.39 | 6.4 | 6.8 |
| M4*0.7 | SO | M4 | 3 4 6 8 10 12 14 16 18 20 22 25 | 1.27 | 7.14 | 4.8 | 7.12 | 7.9 | 8 |
| M5*0.8 | SO | M5 | 3 4 6 8 10 12 14 16 18 20 22 25 | 1.27 | 7.14 | 5.35 | 7.12 | 7.9 | 8 |
| D 尺寸±0.25 | 長度“L” =3 4 6 8 D=0 | 長度“L”=10 12 14 D=4 | 長度“L” =16 18 20 D=8 | 長度“L” =22 25 D=11 |
產品與板的鉚接
自扣緊螺柱，采用了已被驗證的自扣緊設計，通過壓力將產品永久性地裝入預先沖好或鉆好安裝孔的薄板中。 1.在安裝板上沖出或鉆出相應尺寸的安裝孔。不允許進行諸 如去毛刺之類的二次加工。 | |
材料和表面處理規格
| 系列 | 螺紋 | 緊固件原材料 | 表面處理標準 | 安裝板的硬度 |
| SO | Internal,ANSI B1.12B ANSI/ASME B1.13M, 6H | 經熱處理的碳鋼 | 按ASTM B633 SC1 (5μm)Type III,Colorless 鍍鋅 | 洛氏B制硬度 不大于80 |
產品的性能數據
安裝板材質.060”5052-H34鋁材 安裝板材質060”冷軋鋼
螺紋 編碼 | 螺柱 材質 | 最大記錄值 緊固扭矩值 配套螺絲 (in.lbs.) | 安裝力 (lbs.) | 推出力 (lbs.) | 扭出力 (in.lbs.) | 拉出力 (lbs.) | .安裝力 (lbs.) | 推出力 (lbs.) | 扭出力 (in.lbs.) | 拉出力 (lbs.) | |
| 440 | 鋼材 | 4.75 | 1100 | 1600 | 11 | 280 | 2200 | 225 | 19 | 330 | |
| 6440 | 鋼材 | 4.75 | 1700 | 300 | 11 | 280 | 3300 | 442 | 19 | 330 | |
| 632 | 鋼材 | 8.75 | 1700 | 300 | 25 | 310 | 3300 | 442 | 35 | 380 | |
| 8632 | 鋼材 | 8.75 | 2400 | 400 | 25 | 310 | 4400 | 560 | 35 | 380 | |
| 832 | 鋼材 | 18 | 2400 | 400 | 45 | 580 | 4400 | 560 | 75 | 700 | |
| 032 | 鋼材 | 32 | 2400 | 400 | 45 | 580 | 4400 | 560 | 75 | 700 |
安裝板材質1.5mm5052-H34鋁材 安裝板材質1.5mm冷軋鋼
螺紋 編碼 | 螺柱 材質 | 最大記錄值 緊固扭矩值 配套螺絲 (N.m) | 安裝力 (KN) | 推出力 (N) | 扭出力 (N.m) | 拉出力 (N) | 安裝力 (KN) | 推出力 (N) | 扭出力 (N.m) | 拉出力 (N) | |
| M3 | 鋼材 | 0.55 | 4.9 | 710 | 1.24 | 1245 | 9.8 | 100 | 2.15 | 1465 | |
| 3.5M3 | 鋼材 | 0.55 | 7.6 | 1330 | 1.24 | 1245 | 14.7 | 186 | 2.45 | 1465 | |
| M3.5 | 鋼材 | 0.91 | 7.6 | 1330 | 2.82 | 1375 | 14.7 | 186 | 3.95 | 1690 | |
| M4 | 鋼材 | 2 | 10.7 | 1780 | 5.08 | 2575 | 17.8 | 2490 | 8.47 | 3110 | |
| M5 | 鋼材 | 3.6 | 10.7 | 1780 | 5.08 | 2575 | 17.8 | 2490 | 8.47 | 3100 |
其它需要考慮的因素
無論是手動安裝還是自動安裝自扣緊螺母系列產品，為了達到較佳安裝效果，我們建議您使用安裝機.
