| 價格 | ￥1619.00 |
| 運費 | :10.00 |
| 評價 | 已有 0 條評價 |
| 人氣 | 已有 520 人關注 |
| 數量 | +- 庫存95千個 |

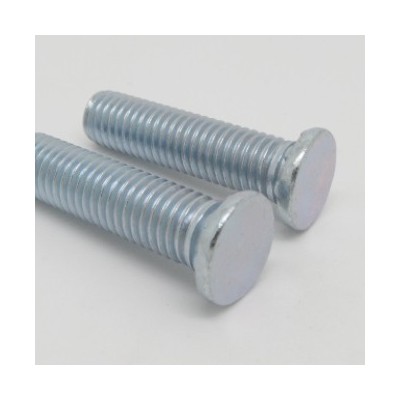

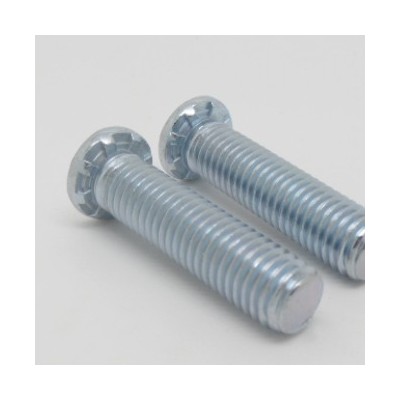

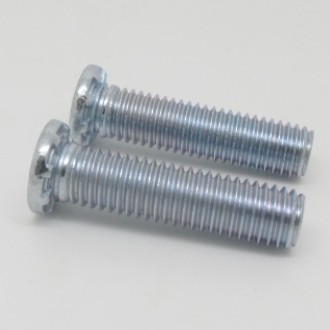

| 品牌 | XH/祥和 | 頭型 | 圓頭 | 螺釘直徑 | 0518（mm） |
| 產品規格 | HFH-0518-28 | 公稱長度 | 28（mm） | 材料等級 | 碳鋼 |
| 標準編號 | HFH-0518-28 |
產品尺寸
產品編碼規則 產品類型：HFH-0518-28 ZI 螺紋編碼：HFH-0518-28 ZI 長度編碼：HFH-0518-28 ZI 表面處理：HFH-0518-28 ZI | ?應用于最薄厚度至. 050＂/1.3 m m 的高強度螺栓。 |
尺寸單位為英寸
螺紋 尺寸 | 材質 碳鋼 | 螺紋 編碼 | 長度編碼“L”±.015 （長度：長度編碼/16英寸 ） | 板材 最小厚度 | 安裝孔尺寸 +.005 -.000 | 產品 最大孔 | H ±.01 | S 最大值 | T 最大值 | 孔中心與 安裝板邊緣 最小距離 |
.190-32（#10-32） | HFH | 032 | 8 12 16 20 24 28 32 | .050 | .190 | .250 | .300 | .105 | .040 | .415 |
.250-20（1/4-20） | HFH | 0420 | 8 12 16 20 24 28 32 | .060 | .250 | .312 | .380 | .125 | .050 | .460 |
.313-18（5/16-18） | HFH | 0518 | 8 12 16 20 24 28 32 | .075 | .312 | .375 | .480 | .140 | .070 | .500 |
.375-16（3/8-16） | HFH | 0616 | 12 16 20 24 28 32 | .090 | .375 | .437 | .580 | .155 | .085 | .530 |
尺寸單位為豪米
螺紋尺寸 * 螺距 | 材質 碳鋼 | 螺紋 編碼 | 長度編碼“L”±0.4 （長度單位為豪米 ） | 板材 最小厚度 | 安裝孔尺寸 +0.13 | 產品 最大孔 | H ±0.25 | S 最大值 | T 最大值 | 孔中心與 安裝板邊緣 最小距離 |
M5*0.8 | HFH | M5 | 15 20 25 30 35 40 50 | 1.3 | 5 | 6.5 | 7.8 | 2.7 | 1.14 | 10.7 |
M6*1 | HFH | M6 | 15 20 25 30 35 40 50 | 1.5 | 6 | 7.5 | 9.4 | 2.8 | 1.27 | 11.5 |
M8*1.25 | HFH | M8 | 15 20 25 30 35 40 50 | 2 | 8 | 9.5 | 12.5 | 3.5 | 1.78 | 12.7 |
| M10*1.5 | HFH | M10 | 15 20 25 30 35 40 50 | 2.3 | 10 | 11.5 | 15.7 | 4.1 | 2.29 | 13.7 |
原材料和表面處理規格
| 產品系列 | 外螺紋 | 緊固件材質 | 表面處理 | 其它處理 | 其它處理 | 安裝板硬度 |
HFH | ANSIB1.1,2A ANSI/ASMEB1.13M 6g | 經過熱處理的低碳鋼 | 鍍白鋅 表面處理代碼：ZI | 鍍藍鋅 表面處理代碼：ZU | 鍍五彩鋅 表面處理代碼：ZC | 洛氏B制硬度不大于 85 |
對于有電鍍要求的螺栓，電鍍前其大徑和中徑應符合 2A/6g 標準，電鍍后的大徑和中徑值可按 2A/6g 標準檢驗，如尺寸超差但可通過 3A/4h 的量規---也可接受。
產品與板的鉚接
HFH（高強度）螺栓以安裝簡易且成本低廉的優勢取代了焊接螺栓。凸出板料的大尺寸螺栓頭部能承受強大的軸向緊固力從而有效提高了產品的抗拉性能
推薦治具見下圖，下圖所示的標準上模設計給螺栓頭部提供了間隙，同時也防止螺栓頭部過分受力。
尺寸單位為英寸 尺寸單位為毫米
| 螺紋編碼 | H+.015/.025 | F | C | 螺紋編碼 | H+0.4/0.6 | F | C+0.08 | |
| 032 | .300 | .035-.036 | .191-.194 | M5 | 7.8 | 0.94-0.96 | 5.03 | |
| 0420 | .380 | .045-.046 | .250-.253 | M6 | 9.4 | 1.14-1.16 | 6.03 | |
| 0518 | .480 | .063-.064 | .3125-.3155 | M8 | 12.5 | 1.62-1.64 | 8.03 | |
| 0616 | .580 | .077-.078 | .375-.378 | M10 | 15.7 | 2.10-2.12 | 10.03 |
抹黑下面網址，鏈接緊固件安裝動畫
http://www.pemnet.com/design_info/video_library_hfhs_test.html
產品的性能數據
螺紋 編碼 | 產品 類型 | 螺母的最大緊固扭矩 (ft. lbs.) | 安裝板厚度 和材質 | 安裝板硬度 HRB | 安裝力 （lbs.） | 推出力 （lbs.） | 扭出力 （ft. lbs.） | 抗拉強度 （lbs.） |
| 032 | HFH | 3.25 | .060″鋁材 .060″鋼材 | 15 65 | 3000 6000 | 180 375 | 4 5 | 2400 2400 |
| 0420 | HFH | 8 | .060″鋁材 .060″鋼材 | 43 59 | 5500 7000 | 285 480 | 11 | 3820 |
| 0518 | HFH | 16 | .091″鋁材 .090″鋼材 | 39 58 | 8000 10000 | 380 590 | 22 | 6280 6280 |
| 0616 | HFH | 27 | .091″鋁材 .090″鋼材 | 39 58 | 9000 12000 | 550 780 | 25 36 | 9300 |
螺紋 編碼 | 產品 類型 | 螺母的最大緊固扭矩 （N.m） | 安裝板厚度 和材質 | 安裝板硬度 HRB | 安裝力 (KN) | 推出力 （N） | 扭出力 (N.m) | 抗拉強度 （KN） |
| M5 | HFH | 4.4 | 1.5mm鋁材 1.5mm鋼材 | 15 65 | 13 26 | 800 1500 | 5.4 7.6 | 12.8 |
| M6 | HFH | 10 | 1.5mm鋁材 1.5mm鋼材 | 43 59 | 29 33 | 1270 1750 | 14 | 18.1 |
| M8 | HFH | 21.7 | 2.3mm鋁材 2.3mm鋼材 | 39 58 | 35.6 44.5 | 1700 2200 | 30 | 32.9 |
| M10 | HFH | 36.6 | 2.3mm鋁材 2.3mm鋼材 | 39 58 | 40 54 | 2445 3470 | 36 49 | 52.2 |
其它需要考慮的因素
無論是手動安裝還是自動安裝FH,FHS,FHA,FHL,FHLS,FH4,TFH,TFHS,HFH,HFHB,HFHS和TPS系列產品，為了達到較佳安裝效果，我們建議您使用安裝機。
