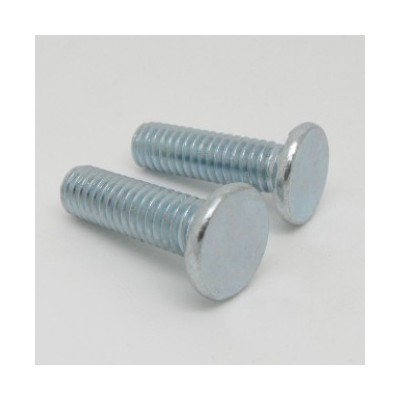

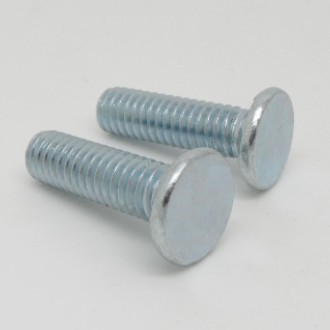

| 價格 | ￥326.00 |
| 運費 | :10.00 |
| 評價 | 已有 0 條評價 |
| 人氣 | 已有 532 人關注 |
| 數量 | +- 庫存529千個 |
| 品牌 | XH/祥和 | 頭型 | 圓頭 | 螺釘直徑 | 0420（mm） |
| 產品規格 | HFE-0420-20 | 公稱長度 | 20（mm） | 材料等級 | 碳鋼 |
| 標準編號 | HFE-0420-20 |
產品尺寸
?超大的頭徑設計使產品即便安裝在最薄厚度至. 040”/1 mm 的板材內也能產生很高的強度
| 產品編碼規則 類 型：HFE-0420-20 ZI 螺紋編碼：HFE-0420-20 ZI 柄長編碼：HFE-0420-20 ZI 表面處理：HFE-0420-20 ZI |
尺寸單位為英寸
螺紋尺寸 | 材質 碳鋼 | 螺紋編碼 | 長度編碼“L”±.015 （長度為：長度編碼/16英寸 ） | 板材 最小厚度 | 安裝孔尺寸 +.005 -.000 | 產品 最大孔 | H ±.01 | S 最大值 | T 最大值 | 孔中心與 安裝板邊緣 最小距離 |
.190-32(#10-32) | HFE | 032 | 8 12 16 20 24 28 32 | .040 | .190 | .280 | .357 | .102 | .048 | .360 |
.250-20(1/4-20) | HFE | 0420 | 8 12 16 20 24 28 32 | .040 | .250 | .340 | .462 | .118 | .060 | .470 |
.313-18(5/16-18) | HFE | 0518 | 8 12 16 20 24 28 32 | .060 | .312 | .402 | .586 | .133 | .083 | .560 |
尺寸單位為豪米
螺紋尺寸 * 螺距 | 材質 碳鋼 | 螺紋 編碼 | 長度編碼“L”±0.4 （長度單位為豪米 ） | 板材 最小厚度 | 安裝孔尺寸 +0.13 | 產品 最大孔 | H ±0.25 | S 最大值 | T 最大值 | 孔中心與 安裝板邊緣 最小距離 |
| M5*0.8 | HFE | M5 | 15 20 25 30 35 40 50 | 1 | 5 | 7.3 | 9.6 | 2.6 | 1.35 | 10 |
| M6*1 | HFE | M6 | 15 20 25 30 35 40 50 | 1 | 6 | 8.3 | 11.35 | 2.8 | 1.52 | 11.5 |
M8*1.25 | HFE | M8 | 15 20 25 30 35 40 50 | 1.5 | 8 | 10.3 | 15.3 | 3.3 | 2.13 | 14.5 |
原材料和表面處理規格
產品 系列 | 外螺紋 | 緊固件材質 | 表面處理 | 其它處理 | 其它處理 | 安裝板硬度 |
HFE | ANSIB1.1,2A ANSI/ASMEB1.13M 6g | 低碳鋼再經過熱處理 | 鍍白鋅 表面處理編碼：ZI | 鍍藍鋅 表面處理編碼：ZU | 鍍黃鋅 表面處理編碼：ZC | 洛氏B制硬度不大于 85 |
對于有電鍍要求的螺栓，電鍍前其大徑和中徑應符合 2A/6g 標準，電鍍后的大徑和中徑值可按 2A/6g 標準檢驗，如尺寸超差但可通過 3A/4h 量規的，也可接受。
產品與板的鉚接
HFE（高強度）螺栓具有頭徑超大的特點，應用于最薄厚度至. 040＂/1mm 的薄板上，超大的頭徑提升了產品強度。
在安裝施壓過程中，建議使用下圖所示治具。需要注意的是：在安裝板料厚度為.060”/1.51mm或高于該厚度板材的螺栓時，下模中只
需有一個能讓開螺栓的直通孔，而在板料厚度小于 .030”/0.76 mm 時，下模需要按圖 A 所示加工一個沉孔，以便螺栓頭部進入下模并
順利壓入板料。
模尺寸單位為英寸 模具尺寸單位為毫米
| 螺紋編碼 | H+.015/.025 | F | A | C | 螺紋編碼 | H+0.4/0.6 | F | A+0.1 | C+0.08 | |
| 032 | .357 | .043-.044 | .216-.220 | .191-.194 | M5 | 9.6 | 1.17-1.19 | 5.6 | 5.03 | |
| 0420 | .462 | .055-.056 | .295-.300 | .250-.253 | M6 | 11.35 | 1.39-1.42 | 6.6 | 6.03 | |
| 0518 | .586 | .078-.079 | .334-.338 | .3125-.3155 | M8 | 15.3 | 2.00-2.03 | 8.6 | 8.03 |
此類模具適用于： #10/M5和1/4"/M6 螺紋的螺栓安裝在厚度小于.060″/1.5mm的板材中;5/16″/M8螺紋的螺栓安裝在厚度小于.075″/1.9mm的板材中。
| 此類模具適用于： #10/M5和1/4"/M6 螺紋的螺栓安裝在厚度大于或等于.060″/1.5mm的板材中;5/16″/M8螺紋的螺栓安裝在厚度大于或等于.075″/1.9mm的板材中。 |
抹黑下面網址，鏈接緊固件安裝動畫
http://www.pemnet.com/design_info/video_library_hfhs_test.html
產品的性能數據
螺紋 編碼 | 螺母的最大 緊固扭力 （in.lbs.) | 安裝板厚度 和材質 | 安裝板硬度 HRB | 安裝力 （lbs.） | 推出力 （lbs.） | 扭出力 （in.lbs.) | 拉出力 （lbs.） | 拉出力測試 配套 墊片孔徑 |
032 | 3.25 | .040″鋁材 .040″冷軋鋼 | 27 67 | 7500 9500 | 170 300 | 60 60 | 1900 2200 | .279 |
| 0420 | 8 | .040″鋁材 .040″冷軋鋼 | 27 67 | 800 13500 | 180 340 | 120 130 | 3200 3600 | .335 |
| 0518 | 16 | .060″鋁材 .060″冷軋鋼 | 22 65 | 9000 15500 | 275 575 | 240 290 | 6000 6400 | .407 |
螺紋 編碼 | 螺母的最大 緊固扭力 （N.m) | 安裝板厚度 和材質 | 安裝板硬度 HRB | 安裝力 (KN) | 推出力 （N） | 扭出力 (N.m) | 拉出力 （KN） | 拉出力測試 配套 墊片孔徑 |
| M5 | 4.4 | 1mm鋁材 1mm冷軋鋼 | 27 67 | 37.7 51.1 | 690 1350 | 8.1 8.1 | 9.7 10.6 | 7.4 |
| M6 | 10 | 1mm鋁材 1mm冷軋鋼 | 27 67 | 39 60 | 750 1400 | 11.8 14.4 | 14.2 15.5 | 8.2 |
| M8 | 21.7 | 1.5mm鋁材 1.5mm冷軋鋼 | 22 65 | 42 71.1 | 1230 2400 | 23.5 33.9 | 25 27.5 | 10.3 |
其它需要考慮的因素
無論是手動安裝還是自動安裝FH,FHS,FHA,FHL,FHLS,FH4,TFH,TFHS,HFH,HFHB,HFHS和TPS系列產品，為了達到最佳安裝效果，我們建議您使用安裝機。
