商品描述

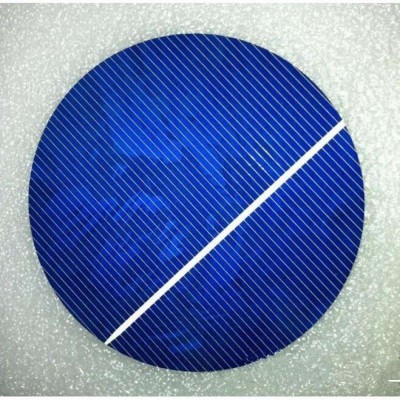

太陽能電池板激光劃片

太陽能電池每片工作電壓0.4-0.5V左右(開路電壓約0.6V)，將一片切成兩片后，每片電壓不變;太陽電池的功率與電池板的面積成正比(同樣轉化率下)。根據組件所需電壓、功率，可以計算出所需電池片的面積及電池片片數，由于單體電池(未切割前)尺寸一定(有幾種標準)，面積通常不能滿足組件需要，因此，在焊接前，一般有激光劃片這套工序，切割前，應設計好切割路線，畫好草圖，要盡量利用切割剩余的電池片，提高電池片的利用率。

切片時的具體要求：

1、切片時，切痕深度一般要控制在電池片厚度的1/2  2/3，這主要通過調節激光劃片機的工作電流來控制。如果工作電流太大，功率輸出大，激光束強，可以將電池片直接劃斷，容易造成電池正負極短路。反之，當工作電流太小，劃痕深度夠，在沿著劃痕用手將電池折斷時，容易將電池片弄碎。

2、太陽電池片價格較貴，為減少電池片在切割中的損耗，在正式切割前，應先用與待切電池片型號相同的碎電池片做試驗，測試出該類電池片切割時激光劃片機合適的工作電流I0，這樣正常樣品的切割中劃片機按照電流I0工作，可以減少由于工作電流太大或太小而造成損耗。

3、激光劃片機激光束進行路線是通過計算機設置XY坐標來確定的，設置坐標時，一個小數點和坐標軸的差錯會使激光束路線完會改變，因此，在電池片切割前，先用小工作電流(使激光能被看清光斑即可)讓激光束沿廟宇的路線走一遍，確認路線正確后，再調大電流進行切片。

4、一般來說，激光劃片機只能沿XY軸方向進行切割，切方形電池片較方便。當電池片切成三角形等形狀時，切割前一定要計算好角度，擺好電池方位，使需要切割的線路沿X或Y方向。

5、在切割不同電池片時，如果兩次厚度差別較大，調整工作電流的同時，注意調整焦距。

6、切割電池片時，應打開真空泵，使電池片緊貼工作面板，否則，將切割不均勻。

激光劃片機主要由激光器、振鏡頭、打標卡、兩軸滑臺四個部分組成，采用光纖激光器生產激光的打標機，光束質量好，其輸出中心為1064nm，整機壽命在10萬小時左右，相對于其他類型激光打標器壽命更長，電光轉換效率為28%以上，相對于其他類型激光打標機2%-10%的轉換效率優勢很大，在節能環保等方面性能卓著。

該機型可廣泛適用于集成電路芯片、電腦配件、工業軸承、鐘表、電子及通訊產品、航天航空器件、各種汽車零件、家電、五金工具、模具、電線電纜、食品包裝、首飾、煙草以及軍用事等眾多領域圖形和文字的標記，以及大批量生產線作業。
