商品屬性

訂貨號G-XG18186

加工定制是

貨號G-XG18186

品牌蒲葵村

型號8-8-3

功率3.75（kw）

外形尺寸2100X1400X2200

灌裝量250-2000（ml）

適用瓶高160-310（mm）

適用瓶徑56-100（mm）

灌裝精度99（%）

包裝類型瓶

工作原理常壓

適用對象油類,鮮奶,果汁飲料,碳酸飲料,酒類飲料,礦泉水、純凈水

適用行業食品,餐飲,煙酒

物料類型液體

自動化程度全自動

售后服務整機一年保修

規格按要求定制

是否跨境出口專供貨源否

系列瓶裝水

家用/商用商用

設備名稱小瓶灌裝

商品描述

溫馨提示:本店所有產品價格僅供參考,產品眾多規格不同,詳情請咨詢客服或聯系業務員(13612263918)

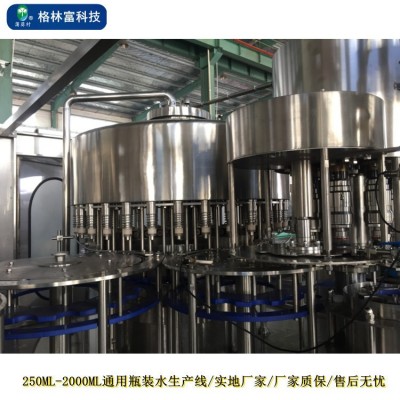

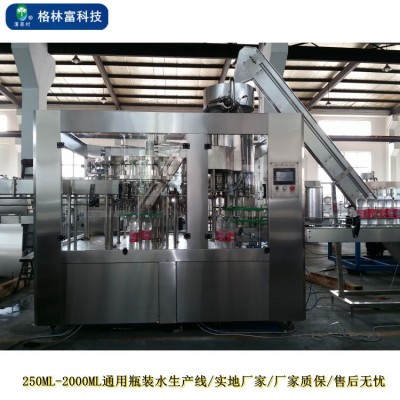

全自動三合一灌裝機 各種飲料和支裝水包裝生產線

按需定制 | 實地廠家 | 一站式設備采購

全自動三合一瓶裝水線技術說明

該機的生產過程如下：瓶子通過風送道傳送和撥瓶星輪傳送至三合一灌裝機。沖瓶機的回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下進入沖瓶機。在沖瓶機的特定區域，特制噴嘴噴出沖瓶水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。進入灌裝機的瓶子由瓶頸托板卡住瓶口保持，通過升降機構在凸輪作用下實現下降與上升。灌裝采用重力灌裝方式，瓶口上升頂開灌裝閥完成灌裝過程，灌裝結束后瓶口下降離開灌裝閥。瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出三合一瓶裝機。整機設備采用封窗封閉，封窗高度高于設備高點，進、出瓶處留有適當的通道，封窗底部留有排風槽。

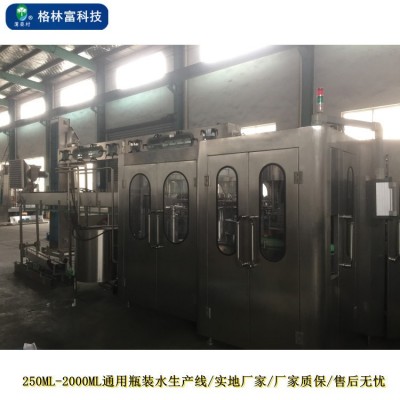

瓶裝水生產線（客戶處實拍）

技術參數

主要特點

1.進瓶機構

1)風道傳送與撥瓶星輪協同作用的進瓶方式。

2)設有卡瓶保護裝置。

2.沖瓶機

1)旋轉盤全部采用不銹鋼AISI304接而成。

2)瓶夾的橡膠夾塊卡住瓶口部位，穩固可靠。

3)采用進口的特殊高效噴霧噴嘴，沖瓶水呈設定角度噴出，可沖洗到瓶子內壁任何部位，沖洗并節約沖瓶用水。

4)瓶夾及升降機構滑套均采用德國igus耐蝕免維護軸承。

5)沖瓶機動力由機架內傳動系統通過齒輪傳遞。

3.過渡撥輪

1)采用不銹鋼撥輪。

2)設有卡瓶保護裝置。

過渡撥輪	瓶裝水灌裝頭	瓶裝水旋蓋頭

4.灌裝機

1)旋轉盤全部采用不銹鋼AISI304制造。

2)灌裝方式為重力灌裝。

3)灌裝閥采用316L制造。

4)灌裝閥結構設計合理，灌裝量準確。

5)灌裝過程瓶動閥不動，瓶頸托板卡住瓶口，通過升降機構在凸輪作用下實現下降與上升。

6)液缸液位控制方式為浮球控制。

7)灌裝機動力由機架內傳動系統通過齒輪傳遞。

8)在灌裝、灌裝與封蓋連接撥輪、封蓋處采用環狀卡瓶口輸送方法。

5.旋蓋機

旋蓋機是三合一機中精度高的單機，對設備運行的可靠性、產品的次品率影響大。我公司生產的旋蓋機特點如下：

1)引進“ZALKIN”封蓋機技術，結合無菌灌裝機生產經驗改進，并特請上海交大機械工程學院機電設計與自動化技術研究所的專家教授協助設計而成。例如：I）旋蓋頭升降凸輪（旋蓋運行平穩性的主要部件），在采用“ZALKIN”技術的同時，請專家教授對其進行了運動學和動力學設計，大大的了旋蓋機的運轉平穩性和使用可靠性。II）旋蓋頭（旋蓋效果可靠性的主要部件），請專家教授改進了磁鋼的設計，使得旋蓋頭除了仍然具有原來的磁性扭矩調整裝置（其上標有扭矩調節刻度盤）扭矩調節方便，可根據實際生產需要設定旋蓋頭扭矩大小的特點外，還使得旋蓋扭距更準確，旋蓋效果更可靠，可以的減少封蓋次品率。

2)落蓋導軌上設有反蓋通過及反蓋取出機構，同時裝有一組光電開關，當落蓋導軌上無蓋時會自動停止機器運轉，可以有效的避免無蓋瓶的出現。

3)設有旋蓋機進瓶檢測開關，與落蓋導軌與撥蓋盤連接處的鎖蓋氣缸連鎖控制瓶蓋的排出，保證無瓶時停止喂蓋，減少用戶蓋子的損耗。

4)高效離心式理蓋方式，蓋磨損小。

5)設有瓶蓋檢測機構，用于控制瓶蓋機啟停。

6.出瓶星輪

1)尼龍撥輪、輸送鏈協同作用出瓶方式。

2)設有卡瓶保護裝置。
