※尺寸參考表※

 英制螺紋詳細解釋：
1分英制管螺紋即1/8英寸55度管螺紋，外徑是9.728mm，內徑是8.566mm，每英寸28牙，螺距0.907mm;
2分英制管螺紋即1/4英寸55度管螺紋，外徑是13.157mm，內徑是11.445mm，每英寸19牙，螺距1.337mm;
3分英制管螺紋即3/8英寸55度管螺紋，外徑是16.662mm，內徑是14.950mm，每英寸19牙，螺距1.337mm;
4分英制管螺紋即1/2英寸55度管螺紋，外徑是20.955mm，內徑是18.631mm，每英寸14牙，螺距1.814mm;

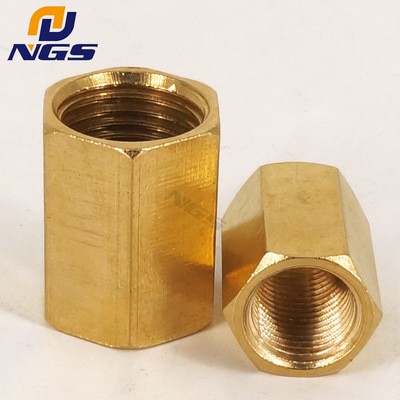

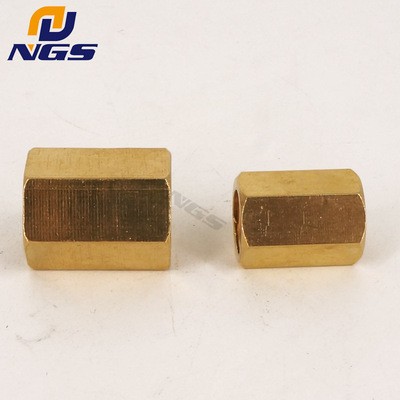

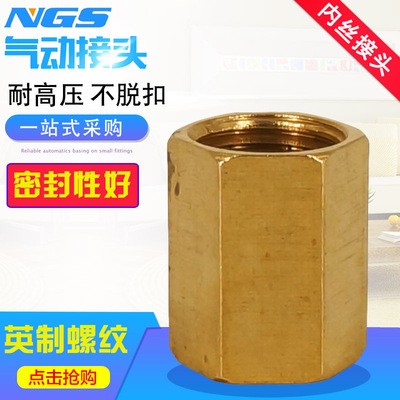

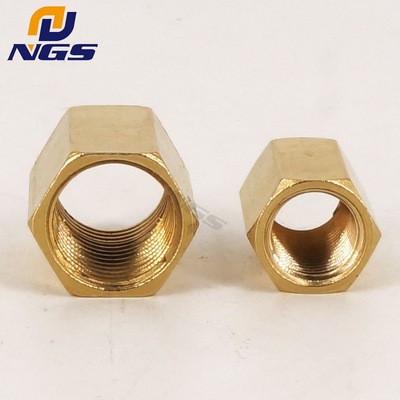

※產品大圖※

※產品應用※

氣動快速接頭是一種主要用于空氣配管、氣動工具的快速接頭，不需要工具就能實現管路連通或斷開的接頭。

※使用注意事項※

使用軟管和軟管接頭應注意以下各點：
1.進行軟管路設計時應保證管路裝拆和調試的空間位置，避免機械裝置對管路的干擾。
2.接管前應用壓縮空氣吹盡軟管和接頭中的雜質。
3.布線應整齊美觀，分組編號、捆扎，便于檢查。應注意軟管使用的工作環境溫度，其直接影響到軟管的耐壓和工作的可靠性。
4.軟管不要過于超過所需長度，以減少管路中的空氣壓力損失。管路曲率半徑在規定值以上，彎曲部分不要過于靠近接頭以免引起泄漏，避免軟管扭轉。
5.擰緊螺紋管接頭時應注意適當的擰緊扭矩，下表所列為允許的擰緊扭矩。
