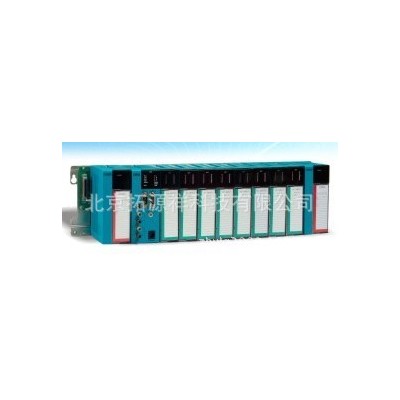

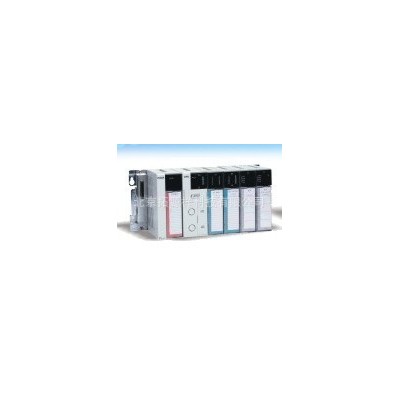

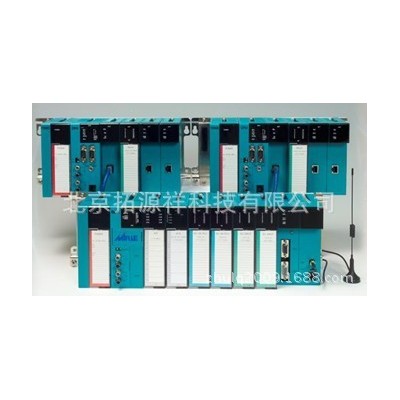

FAMA SC系列PLC是盟立公司開發的中心經濟型控制系統，其軟體相容MODICOM PLC，指令、通訊協定等均與MODICOM PLC相容，廣泛應用于水處理、樓宇、機械加工等行業。在應用上可以為一獨立的冗余控制系統，亦可透過特殊的內建式功能 - PLC link來連接多個PLC以達成分散式控制的功能，或透過remote I/O控制遠端的I/O模組。

高效的執行效率采用雙C P U 架構， 由主C P U 與I / OCPU分工分時運算處理技術，使得I/O反應迅 速可達1ms，接點指令執行可達0.25us，系 統整體反應迅速。強化隔離型模組采用高抗干擾標準，共模抑制比 120db,串模抑制比 60db, AI 模組甚至可以誤接 220V Ac 不燒毀，并加上表面涂層，可以適應惡劣的應用環境。豐富的應用指令計數、計時、浮點運算、數值轉換、資料處理、副程式、PID、順序指令、移動平均、設備最佳化啟停、流量累計、排程指令…，能適應各種復雜之控制要求，并可針對特定行業用途進行指令開發。強大的串行通訊能力內建多種介面，如雙RS232/RS485與雙以太網，整合性強，且還可額外擴充64個COM Port與5個以太網卡，并具備多種通訊協議，如Modbus、Modbus/TCP、Fuji、USS、GPRS。人性化的編輯軟體透過編輯軟體(SCWinPP)，提供階梯圖(Ladder)及程序流程圖(SFC)編程方式，可隨時做在線程式編輯、存取、控制及參數設定等工作，而不影響系統之正常運作，并可同時進行數百個接點之模擬控制輸入與輸出顯示，不必制作模擬箱即可進行控制程式之模擬。

A.基本配備：

a.CPU 底座 (除了提供Power及CPU插槽外，另有4、6、8槽的I/O模組插槽)。CPU底座和遠程I/O適配器底座為同一種底座。

b.電源模組

c.CPU模組。

d.I/O模組(視需要選擇適當的模組，最多可接8個模組)。

e.個人電腦或筆記型電腦，控制程式編輯、修改用。

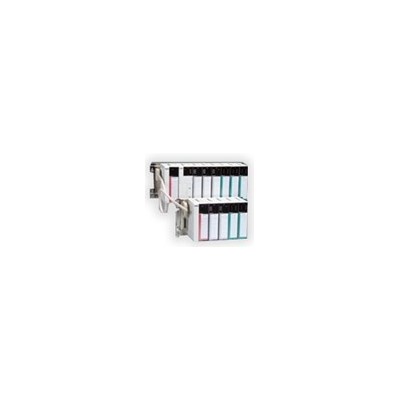

B.擴充配備：

a.I/O 擴展槽 (有6槽及8槽兩種)。

b.電源模組(分成一般的Power模組與Dummy power模組兩種)。

c.I/O模組(視需要選擇適當的模組，最多8片模組)。

擴充連接線(兩個RACK間利用此線做連接擴充；擴充線的長度分為1、2、4英尺三種)。

SC-501系列PLC的特性

1. I/O控制點多：I/O控制的處理可達2048點，適合各種大小規模之控制應用。

2.程式記憶容量大：梯形圖程式容量分為24K及48K words兩種，可作各種復雜或中大規模之控制。

3. 程式掃描速度快：執行每1K words的程式僅需0.25ms，系統反應迅速。

4.應用指令豐富：除具基本階梯圖指令、計數、計時指令外，尚具有浮點數之四則運算指令、數碼轉換指令、資料處理指令、及特殊指令(如CDMR、CDMW)等，能適應各種復雜之控制要求，易于使用、學習容易。

5. 具有遠端I/O能力：控制距離長達10公里，傳輸速度高達2.5M bps，除可增強可靠性外，并可大量節省配線成本。

6.具有內建式的PLC link功能：通過PLC link的功能，可減輕單站PLC的工作負擔，更可達到分散式控制的成效。

7.具備完整的自診斷功能：遇故障時即自我警告，并關掉系統的運作。

8. I/O模組功能齊全：具各種AC、DC輸入/輸出模組，及A/D、D/A、High speed counter、High level language模組等多種模組，可滿足各種控制需求。

9.在線操作控制能力：可隨時做線上程式編輯、存取、類比、控制及參數設定等工作，而不影響系統的正常運作。

10.強大的仿真控制與顯示能力：透過程式規劃器的顯示畫面，可同時進行數百個接點的仿真控制輸入與輸出顯示，不必制作仿真箱即可進行控制程式的仿真。

11.模組化的I/O結構設計：I/O模組及現場配線均采用方便更換模組的機構設計，更換、維修模組方便、快速，系統具高度擴充彈性。

12.多用途的程式規劃器：
FAMA SC系列PLC的程式規劃器(Programming Package，簡稱SCWINPP)，可由一般的個人電腦或筆記型電腦，使用者僅需一片磁碟片，就可將任何一部個人電腦或筆記型電腦變成FAMA SC系列PLC之程式規劃器，于程式規劃完畢后，可移作其他用途。

CPUSC-501SC-501/ESC-501/DESC-501RHL 一般規格 CPU32位元微處理器與I/O處理器之雙CPU架構工作溫度-40℃~+60℃儲存溫度-40℃~+85℃濕度5%~95%RH(不結露)額定工作電壓85~264VAC(50/60Hz) or 24 VDC抗雜訊2500Vp~p, 1μ noise width at 30 to 100Hz震動JIS 0911, 10~55Hz, amplitude 0.5mm, X, Y, Z direction 60min接地第二類接地隔離電阻75歐姆DC500V電壓隔離AC 1500V, 一分鐘between terminal and ground控制方式連續循環掃描掃描速度0.25us/接點，0.25m/1K Words(statements)內存容量256K Bytes SRAM儲存容量348K Bytes Flash ROMI/O容量DI1024DO1024AI256AO256使用者程式 程序內存24K Words儲存方式Battery back-up (All Register) RAM, Flash ROM永久儲存使用語言SC系列階梯圖程序Ladder, 程序流程圖SFC位存儲器6144輸出寄存器7400防止讀取保護Yes萬年歷功能年/月/日/星期/時/分/秒電池資料備份鋰電池，備份資料可達兩年以上指令類型PID, 串級PID, 浮點運算, 邏輯, 算術, 計時器, 計數器, 矩陣, 指針, 流程控制, 狀態等通訊端口COM1/RS-232C*1, COM2/RS-232/RS-422/485*1COM1/RS-23210/100 以太網選購YesYes(雙網)Yes(雙網)通訊協議COM1/Modbus Slave, COM2/Master/Slave, 以太網/Modbus/TCP/Master/SlaveCOM2/Fuji 變頻器且可和多種設備通訊聯機。支持GPRS通訊YesYesYesYes支持遠端編程YesYesYesYes最多I/O模塊數量32323229最大通訊口擴充數128128128116最大熱備份以太網數3457熱備份CPUNoNoNoYes熱備份CPU電源YesYesYesYes熱備份I/O電源YesYesYesYes
