商品描述

三菱L系列CPU模塊簡介詳圖：

三菱L系列CPU產品介紹：

   L系列可編程控制器機身小巧，但繼承了高性能、多功能及大容量于一身。CPU具備9.5ns*2的基本運算處理速度和260K步的程序容量，

最大I/O可擴展8129點。內置定位、高速計數器、脈沖捕捉、中斷輸入、通用I/O等功能，集眾多功能于一體。硬件方面，

內置以太網及USB接口，便于編程及通訊，配置了SD存儲卡，可存放最大4G的數據。無需基板，可任意增加不同功能的模塊。

總體配置
 使用CPU模塊的系統中，無法安裝起始模塊。使用了CPU模塊的系統的總體配置如下所示：

三菱全新產品系列PLC,L系列,L系列具備出色的應用靈活性，以滿足各類場合的需求。
穩定性、易用性和靈活性是MELSEC L系列的三大核心設計理念。憑借出色的
穩定性，三菱電機產品以高品質聞名于世；為實現產品的易用性，三菱電機致力
于打造最高效的硬件和軟件工程師團隊，從而有效降低成本；為實現應用的靈活
性，L系列系統中設計了卓越的擴展功能，在兼顧成本與空間的同時，可滿足各
類場合的需求。以靈活的系統設計方案降低總體成本

三菱L系列CPU相關產品型號如下：

L02SCPU-CM

L02SCPU-P-CM
L02CPU-CM
L02CPU-P-CM
L06CPU-CM
L06CPU-P-CM
L26CPU-CM
L26CPU-P-CM
L26CPU-BT-CM
L26CPU-PBT-CM
L6EXB-CM 分支模塊
L6EXE-CM 擴展模塊　帶端蓋

L26CPU-BT-CM 260K 步；內置以太網口，16入/8出I/O和CC link主站
L02CPU-CM 20K 步；內置以太網口，16入/8出I/O
L02SCPU-CM 20K 步；內置串口，16入/8出I/O
L61P-CM 100~240VAC 輸入 / 5VDC 5A 輸出
L63P-CM 24VDC 輸入 / 5VDC 5A 輸出
LJ61BT11-CM CC-link 模塊，主站/本地站
LJ72GF15-T2-CM CC-link IE Field模塊
LX40C6-CM 24VDC，共陽極，16點
LX41C4-CM 24VDC，共陽極，32點
LX42C4-CM 24VDC，共陽極，64點
LY10R2-CM 240VAC/24VDC，16點，無保險絲
LY40NT5P-CM 12/24VDC，16點，帶短路保護
LY41NT1P-CM 12/24VDC，32點，帶短路保護
LY42NT1P-CM 12/24VDC，64點，帶短路保護
LY40PT5P-CM 12/24VDC，16點，帶短路保護
LY41PT1P-CM 12/24VDC，32點，帶短路保護
LY42PT1P-CM 12/24VDC，64點，帶短路保護
L60AD4-CM A/D 轉換模塊：4 通道，電流/電壓輸入
L60DA4-CM D/A 轉換模塊：4 通道，電流/電壓輸出
LD75D4-CM 4 軸, 差分輸出
LD75P4-CM 4 軸, 集電極開路輸出
LD62-CM 2 通道，200kpps，5/12/24VDC 輸入，漏型輸出
LD62D-CM 2 通道，500kpps，差分輸入，漏型輸出
LJ71C24-CM 串行 RS232C，1通道，RS422/485，1通道
LJ71C24-R2-CM 串行 RS232C，2通道
L6DSPU-C-CM 顯示模塊
L6ADP-R2-CM RS232適配器

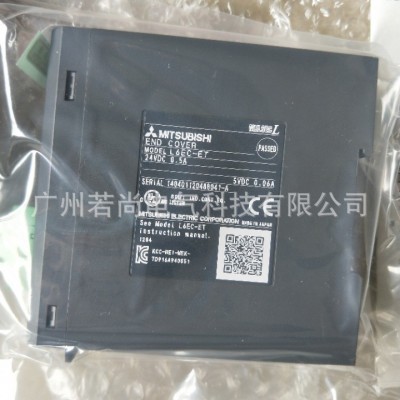

L6EC-ET-CM ERR 端子
L6EXB-CM 分支模塊
L6EXE-CM 擴展模塊
LC06E-CM 擴展電纜
LC10E-CM 擴展電纜
LC30E-CM 擴展電纜
L60TCTT4-CM 熱電偶輸入：4 通道，晶體管輸出
L60TCTT4BW-CM 熱電偶輸入：4 通道，晶體管輸出，帶斷路檢測
L60TCRT4-CM 鉑電阻輸入：4 通道，晶體管輸出
L60TCRT4BW-CM 鉑電阻輸入：4 通道，晶體管輸出，帶斷路檢測
LJ71GF11-T2-CM 主站/本地站共用

增設電纜
LC06E-CM 0.6m電纜　分支/擴展模塊連接用
LC10E-CM 1.0m電纜　分支/擴展模塊連接用
LC30E-CM 3.0m電纜　分支/擴展模塊連接用
L61P-CM 輸入電壓：AC100～240V　輸出電壓：DC5V　輸出電流：5A
L63P-CM 輸入電壓：DC24V　輸出電壓：DC5V　輸出電流：5A
L6DSPU-O-CM STN單色液晶 半角16字符×4行
電池
Q6BAT 更換用蓄電池
Q7BAT-SET 大容量蓄電池　帶CPU安裝用蓄電池支架
Q7BAT 更換用大容量蓄電池
SD存儲卡
L1MEM-2GBSD※1 SD存儲卡　2G字節
L1MEM-4GBSD※1 SDHC存儲卡　4G字節
輸入輸出模塊
LX10-CM 16點　AC100～120V　響應時間：20ms以下　16點1公共端　18點端子排
LX28-CM 8點　AC100～240V　響應時間：20ms以下　8點1公共端　18點端子排
LX40C6-CM 16點　DC24V　響應時間：1/5/10/20/70ms以下　16點1公共端
CC-link IE
Field網絡
LJ71GF11-T2-CM 主站 / 本地站共用
LJ72GF15-T2-CM 遠程站（ 主模塊附帶端蓋）
CC-link LJ61BT1-CM 主站 / 本地站共用　兼容CC-link Ver.2.0
CC-link/LT LJ61CL12-CM 主站，兼容CC-link / LT系統
SSCNETⅢ/H LJ72MS15-CM 遠程站（ 主模塊附帶端蓋）
Ethernet接口LJ71E71-100-CM 10base-T/100base-TX
串行通信
LJ71C24-CM RS-232×1ch　RS-422/485×1ch　傳輸速度：2ch合計230.4kbps
LJ71C24-R2-CM RS-232×2ch　傳輸速度：2ch合計230.4kbps
連接器
A6CON1 焊接型32點連接器（ 40針連接器）
A6CON2 壓接觸點型32點連接器（ 40針連接器）
A6CON3 扁平電纜壓接式32點連接器（ 40針連接器）
A6CON4 焊接型32點連接器（ 40針連接器　可雙向連接電纜）
連接器/端子排轉接模塊
A6TBXY36 用于共陽極型輸入模塊和漏型輸出模塊 （標準型）
A6TBXY54 用于共陽極型輸入模塊和漏型輸出模塊 （2線型）
A6TBX70 用于共陽極型輸入模塊 （3線型）
