商品描述

以上型號為導軌對應型號的價格，直接拍下付款的，只按上述型號的長度進行發貨。或是作為其它長度的定金抵貨款使用。1件起售，金額2000以下不含運費，運費德邦或是安能到付，如需發其它物流，請聯系客服。一般情況付款后24小時內會發貨，特殊情況不會超過48小時，急單者電話聯系溝通發貨時間，電話：13926519578，VX同號，聯系人：金海

展會信息

• 公司代理產品成功參展2019大灣區DMP國際工業博覽會，取得圓滿成功！

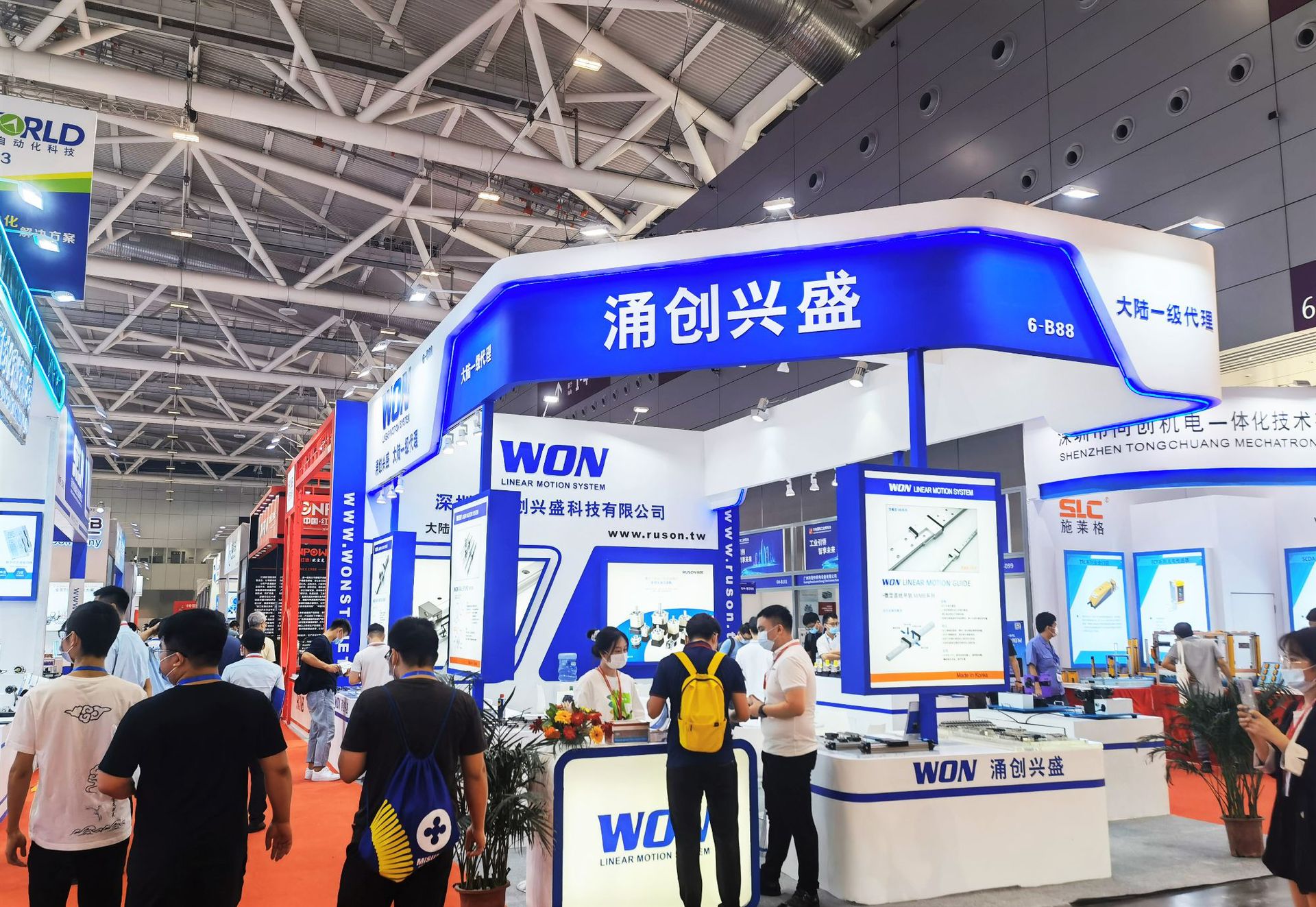

• 韓國WON直線導軌參展2019年3月28日深圳國際機器人及智能化展覽會，取得圓滿成功！

• 公司參展2019年6月26日華南國際工業自動化展覽會，取得圓滿成功！

• 2019年9月17日公司產品WON直線導軌運動系列產品亮相第21屆中國國際工業博覽會。

• 公司于2019年11月參展粵港澳大灣區的2019大灣區工業博覽，取得圓滿成功！

參數太多，太難找？直接聯系客服幫你搞定，直線導軌2D、3D圖5分鐘內可出！

重要提示：【請一定要按參數明細來選，或是聯系人工為你選擇】

重要！重要！重要！

規格上的長寬高，分別對應滑塊的長度、寬度、及滑塊導軌的組合高度，請選的時候必須重示！！

低組裝直線導軌S系列

1) S系列結構

S系列直線導軌是4列圓弧溝槽, 四方向等負載型, 正面組合D/F結構設計, 具有自動調心能力。

滾動體為鋼球, 斷面高度低, 且高剛性, 低噪音的低組裝型。

2）S系列特點

a. 優秀的品質, 高精度, 省力效果。

b. 高剛性, 高精度, 實現長期穩定的行走精度。

c . 耐磨性好, 摩擦阻力小, 壽命長。

d. D/F正面組合結構具有自動調心能力, 吸收誤差能力強。

e. 為了設計方便, 提供多樣化規格。

f. 滑軌和滑塊的互換性高, 組裝與維修容易。

g. 可承受四方向等負載, 高剛性結構。

h. 適合水平運動的低組裝型, 可穩定的驅動。

4. 低組裝固定直線導軌S-S系列

1）S-S系列結構

S-S系列直線導軌與S型相同結構的四方向等負載型, 正面組合的D/F結構設計, 具有自動調心能力。滾

動體為鋼球, 鋼球保持器消除鋼球之間的碰撞和相互摩擦, 比全鋼球型噪音低, 穩定的循環運動, 從而得

到靜音運行。同時鋼球保持器提高了潤滑劑的保持性, 比S系列提高使用壽命。

2）S-S系列特征

a. 提高摩擦特性, 消除鋼球之間的碰撞和相互摩擦, 實現平滑穩定的循環運動, 靜音型。

b. 鋼球之間的分隔采用樹脂制造, 防止鋼球之間的碰撞, 維持油膜, 提高使用壽命, 少產生微細粉塵 的

低發塵型。

c. 優秀的品質, 高精度, 省力效果。

d. 高剛性, 高精度, 實現長期穩定的行走精度。

e . 耐磨性好, 摩擦阻力小, 壽命長。

f. D/F正面組合結構具有自動調心能力, 吸收誤差能力強。

g. 為了設計方便, 提供多樣化規格。

h. 滑軌和滑塊的互換性高, 組裝和維修容易。

示例型號說明如下圖：

A、H20-400LH20/20，高組裝20互換型導軌，長度：400MM，端距均分，兩端均為20MM

B、H20RUU1G0-400LH20/20，在A的基礎上裝一個H20的四方型普通滑塊

C、H20RUU1G0-400LH20/20，在A的基礎上裝兩個H20的四方型普通滑塊

溫馨提示：

1、以上圖片導軌長度僅供參考，長度根據實際確定。

2、關于公差，導軌長度屬于加工品，兩端端距一般走負公差，一般有在2MM之內屬于正常。如需要最加精確的，一定要先聯系客服處理。

3、導軌端距在無特殊說明情況下，都為均分端距，特殊情況以書面說明或是圖紙為準。
