商品屬性

是否進口否

加工定制否

品牌泛達PAN-GLOBE

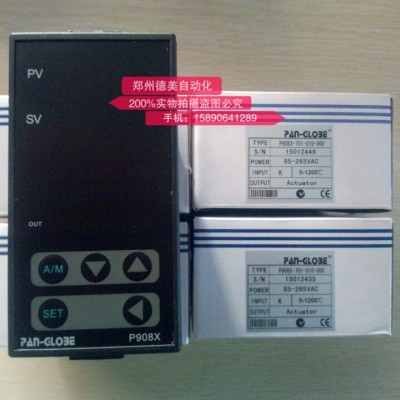

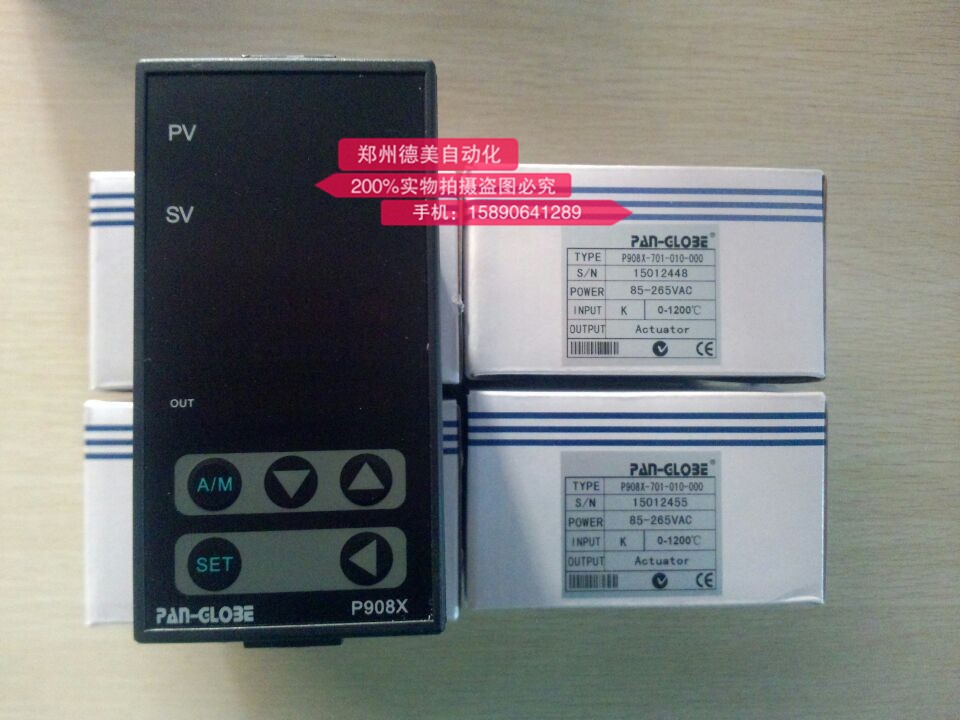

型號P908X-701-010-000

控制類型溫度

控制模式智能溫度控制調節器

測量對象溫度

溫度范圍0-1600（℃）

測溫誤差±0.1（℃）

開孔尺寸48*96（mm）

安裝型式嵌入

輸出信號0（mA）

工作電壓380（V）

外形尺寸51*100（mm）

重量0.225（Kg）

商品描述

P904 儀表尺寸 長×寬×高 48×48×94
P906 儀表尺寸 長×寬×高 96×48×94
P907 儀表尺寸 長×寬×高 72×72×94
P908 儀表尺寸 長×寬×高 48×96×94
P909 儀表尺寸 長×寬×高 96×96×94

外觀精巧,美觀高雅,機型齊全,可與各種控制柜完美結合
最新的PID控制演算法及內部專家對策功能,讓您的系統長期穩定在±0.5℃內
斜率升溫功能,對于不允許超調的系統,可以把溫度平緩上升到設定值,杜絕超溫現象
軟啟動功能,可以預熱加熱器,去除表面潮濕成分,保護加熱器
手動/自動無擾動切
輸入輸出完全光電隔離
支持RS485通訊功能
PV,SV值傳送輸出功能
表面貼裝(SNT)加工工藝
· 控制精度高,最高可達±0.1℃
· 雙PID控制功能;可同時控制加熱和冷卻
· 通用輸入,可選擇56種不同輸入信號
· 輸出方式種類多樣, 極大地滿足眾多負載控制要求能
· 可選配PV(測量值)或SV(設定值)4~20mA傳送輸出功能
· 可選配外部遙控設定SV功能,可用于多機同步設定
· 輸出百分比限制功能,并且手動/自動無擾動切換
· 自動診斷功能,并可顯示故障信息
· 可選配RS485通訊功能
· E2PROM存儲器,資料保存10年以上
· P900A系列智能程序控制器共兩組各8段程序最多可規劃16段曲線
廣泛用于需要各種升溫、持溫、降溫過程的場合
· 定時誤差小于設定值±0.1%,每一段時間設定范圍為(0-99小時59分或0-99 分59秒)
· 內建斜率升降溫功能,可有效控制每一段升降溫的平衡性

參數

規格說明:
1.輸入 熱電偶:K,J,R,S,B,E,N,T,W,U,L各種分度號
熱電阻:JPT100,DPT100,JPT50
線性信號:4-20mA,0-20mA,1-5V,0-5V … …
2.輸出 繼電器接點:3A/220V,電器壽命:100,000次以上(額定負載下),工作周期15秒
脈沖電壓:驅動SSR。DC2/24V,ON:24V,OFF:0V。工作周期1秒
線性信號:4-20MA,0-5V, 0-20MA, 0-10V,1-5V各種標準信號輸出
比例馬達控制輸出:控制三線式比例馬達,使其開或關,并能顯示閥位開度
SCT零位觸發信號:直接可觸發SCR,實現單相或三相零位控制
SCT相位觸發信號:直接可觸發SCR,實現單相或三相相位控制
3.控制 控制方式:PID(ON/OFF,位式PID,連續PID),自整定PID,模糊PID,位置比例控制
設定范圍:比例帶P:0-200.0%,積分時間:0-3600秒,微分時間D:0-900秒
4.精度 控制精度:±1℃
測量精度:±0.5%FS(±0.2%可提供)
分辨率:14bit
采樣周期:0.5秒
5.一般規格 電源電壓:支持AC85-265V,50/60Hz,DC24V
使用環境:-10℃-50℃,30-90% RH
消耗電力:10VA以下
重量: 0.3kg以下
絕緣性:絕緣電阻>20MΩ(500VDC),強度1500VAC/1分鐘

6.程序控制(AP900系列)
定時誤差:小于設定值±0.1%
最大程序設定段數:16段
溫度設定范圍:同量程
時間設定范圍:0~99小時59分/段
定時誤差小于設定值±0.1%,每一段時間設定范圍為(0-99小時59分或0-99 分59秒)
內建斜率升降溫功能,可有效控制每一段升降溫的平衡性

7.通訊
傳送方式:RS485,RS232
速度:110 300 1200 2400 4800 9600波特率
8.其它
(1)絕緣電阻:>20MΩ(500VDC)
(2)絕緣強度:1500VAC/1分鐘
(3)功耗:<10VA
(4)使用環境:-10~+50℃,30-90%RH
(5)重量:約0.3kg(P909,AP909)
P系列選型規格:

( P ) 9 ( A )--( B )( C )( D )--( E )( F )( G )--( H )( I )(J )

A—基本型號
04: DIN48×48 06：DIN48×96 07: DIN72×72
08: DIN96×48 09: DIN96×96 10: 80×160
20：160×80 07A：DIN72×72有機玻璃面板 08A：DIN96×48有機玻璃面板
09A：DIN96×96有機玻璃面板 08T：臺灣原裝908表 09T：臺灣原裝909表

B—主控制輸出
0：無輸出 1：繼電器接點輸出 2：固態繼電器觸發信號（SSR）
3：4-20mA 電流輸出 4：固態繼電器接點輸出 5：?jiǎn)蜗郤CR零位觸發信號
6：三相SCR零位觸發信號 7：無反饋三線比例馬達輸出 8：?jiǎn)蜗郤CR相位觸發信號
9：三相SCR相位觸發信號 A：其他線性電流，電壓輸出 B：三相SCR零位觸發（專用于觸發三雙 相晶閘管）
C：有反饋比例馬達輸出

C—輔助控制輸出（第二組輸出）
0：無 1：繼電器接點輸出 2：固態繼電器觸發信號（SSR）
3：4-20mA 電流輸出 A：其他線性電流，電壓輸出

D—報警
0：無 1：一組報警 2：兩組報警 3：三組報警

E—傳送輸出
0：無 1：PV值4～20mA 傳送輸出 2：SV值4～20mA傳送輸出

F—信號輸入種類
1：熱電偶（T/C） 2：熱電阻（RTD） 3：DC4~20mA 輸入 4：其他線性電流，電壓輸入

G—外部設定SV值
0：無 1：DC 4～20mA

H—通訊
0：無 2：RS485

I—供電電源類型
0：AC85~265V 1：24V電源

J—輔助電源輸出
0：無 1：DC24V
