加工定制是

貨號5075

種類硬磁性材料

電流特性直流

品牌興瑞達

型號SCT-5075

用途自動電器

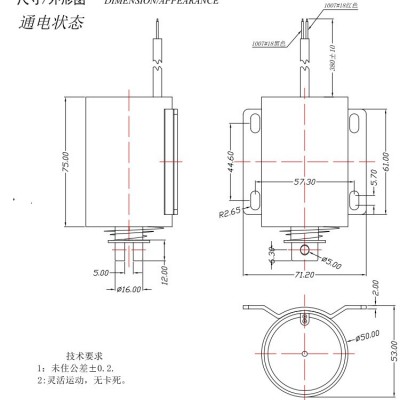

規格尺寸50*75（mm）

初吸力120（N）

工作電壓DC24V（V）

是否跨境出口專供貨源否

行程5mm

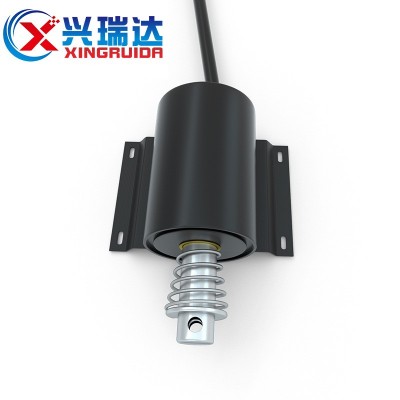

SCT-5075  圓管式電磁鐵 應用于各類自動化設備, 儀器，鎖具，玩具，游藝設備

SCT系列圓管式電磁鐵

• 電磁轉換吸合原理,采用螺線管結構,設計制造的一種直動往返式電磁鐵。獨特設計和選材,確保了該系列電磁鐵工作的柔和、平順、靈活和可靠。因此可保證在長行程時的強吸持力,以高導磁材料,車制成圓管狀,導磁外殼,起到了對電磁鐵內部結構部件的很好的保護作用,同時對所有的全層部件都作了有效的防腐處理,特別適用需較長行程同時又需要平和工況的條件下使用。

• 具有壽命長,徑向無抖動,噪音低,響應速度快,動作平穩,可靠的特點。管狀電磁鐵有兩種基本類型,吸入式和推出式,以便于按不同用途選擇。廣泛應用于各類自動化機械,儀器儀表,醫藥,輕工,辦公自動化等各種行業。

• 圓鐵管直徑在11mm-70mm,共有10多種產品。

電磁鐵產品選用需考慮的因素
1.輸出要求:
A.力量/行程:行程是指電磁鐵滑桿位置相對于完全吸合狀態位置的距離.電磁鐵在不同的行程會產生不同的力量,一般情況下行程越小力量越大.(理想的狀態是電磁鐵產生的力量/行程(曲線)和負載要求的一致).
B.響應時間:從電磁鐵通電到滑桿完成期待位移的時間.
C.周期負載:周期負載=[通電時間/ (通電時間+斷電時間)]*100.電磁鐵通電會發熱,所以周期負載和最長通電時間決定了電磁鐵溫升.電磁鐵的溫升和環境溫度決定了電磁鐵絕緣等級的選擇:(絕緣等級=℃:A=105/E=120/B=130/F=155/H180/N=200/C=220)
2.輸入條件:
A:電源類型及功率:不同的輸入電流波形決定了電磁鐵的動作方式,具體應用中會有:交流/直流(恒壓源/恒流源/電瓶/干電池//直流發電機/電容)/整流濾波方式等.
B:二極管整流:如果電磁鐵采用交流電源,則需采用整流器將交流轉換為直流.整流器在原理上應設計成全波段型整流器.整流器元件的峰值轉換電壓要是電磁鐵驅動電壓的三倍.電流(功率)和輸出力量,在一定范圍內近似正比關系,當功率大到一定程度,電磁鐵達到磁飽和時,力量就不再增加,另外,功率和溫升成正比.
3.環境因素和壽命:
環境狀況和期待壽命是電磁鐵采用不同材料或保護處理的重要考慮因素.環境因素包括:溫度/濕度/磁場/電場/污染腐蝕性氣體.液體或微塵/振動和震動沖擊等.
4.安裝和電源連接方式:
安裝方式一般有:外螺絲/電磁鐵外殼螺紋.卡槽嵌入/其它.
電源連接方式有:引線/引線+端子/187插拔引腳/其它.
