適用范圍

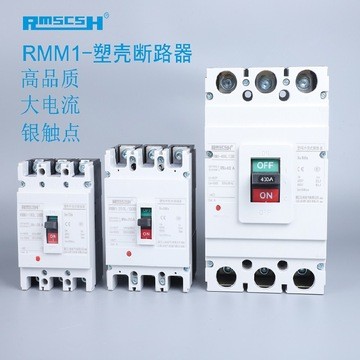

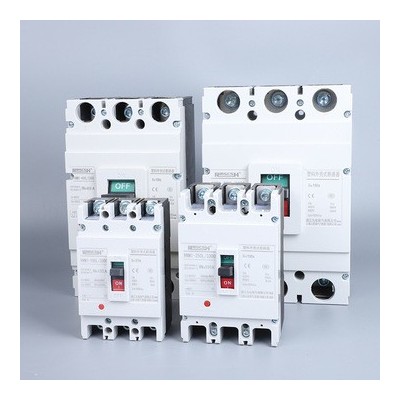

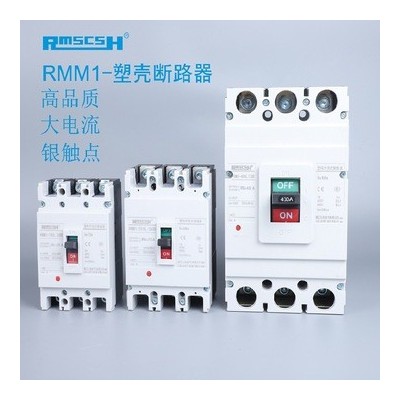

RMM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用國際先進設計制造技術研制開發的新型斷路器之一。其額定絕緣電壓為800V，(RMM1-63為500V)，適用于交流50Hz，額定工作電壓690V及以下，(RMM1-63為400V)額定工作電流至1250A的電路中不頻繁轉換及電動機不頻繁啟動之用。斷路器具有過載短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。

斷路器按照其額定極限短路分斷能力(Icu)的高低，分為C型(低分斷型)L型(標準型)M型(較高分斷型)H型(高分斷型)四類。該斷路器具有體積小分斷高飛弧短(部分規格零飛弧)抗振動等特點，是陸地及船舶使用的理想產品。

本斷路器可垂直安裝(既豎裝)，亦可水平安裝(既橫裝)。

本斷路器產品執行下列標準：

IEC60947-1及GB/14048.1總則

IEC60497-2及GB/T1408.2低壓斷路器

IEC60497-4及GB14048.4接觸器和電動啟動器

IEC60947-5.1及GB14048.5機電式控制電路器

型號及其含義

注：1.配電用短路器無代號；保護電機斷路器以2表示。

       2.直接操作無代號；電動操作用P表示；轉動手柄作用Z表示。

適用工作環境

◇海拔高度2000m及以下；

◇周圍介質溫度不高于+40℃(對船用產品為+45℃)和不    低于-50℃；

◇能耐受潮濕空氣的影響；

◇能耐受鹽霧、油霧的影響；

◇能耐受霉菌的影響；

◇最大傾斜度為±22.5°;

◇在受到船舶正常振動時能可靠工作;

◇在受到地震情況下(4g)能可靠工作；

◇在無爆炸危險的介質中，且介質無足一腐蝕和

◇破壞絕緣的氣體與導電塵埃的地方；

◇在沒有雨雪侵襲的地方。

分類

◇按斷路器的分斷能力分：標準型(L型)、較高型(M型)、高分斷型(H型)。

◇按斷路器的接線方式分：板前接線、板后接線、插入式。

◇按操作方式分：手柄直接操作轉動手柄操作電動操作。

◇按極數分：二級 三級 四級。

附件

注：a.200表示僅有電磁脫扣器的斷路器本體；300表示熱動+電磁脫扣器本體；000表示不帶脫扣器及內部的斷路器本體。

       b.63、100、225，2極產品只有210、220、230、208、310、320、330、308。

主要技術參數

斷路器的額定值(見表2)

注：①*400V時的試驗參數;②6A無熱脫扣;③63H~800H(除800H/4P)可制作為零下冰弧斷路器；

        ④100S、H及225S、H可帶籠式(既提升式)接線柱。

配電用斷路器過電流脫扣器極同時通電時的反時限斷開動作特性(見表3)

電動機保護用斷路器過流脫扣器各極同時通電時的反時限斷開動作特性(見表4)

配電用斷路器的瞬時動作特性整定為10In±20%，電動機保護用斷路器瞬時動作特性整定為12ln±20%

外形安裝及尺寸

RMM1-63、100、225外形及安裝尺寸(板前接線)

RMM1-400、630、800外形及安裝尺寸(板前接線)
