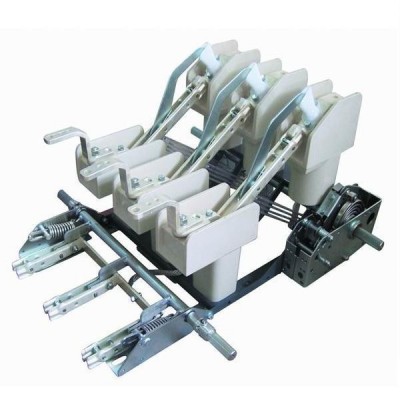

由負荷開關本體及K型彈簧操作機構構成，額定電流為630A 或1250A。K型操作機構是單彈簧操作機構，由它帶動負荷開關實現分合閘。

NALF12型負荷開關一熔斷器組合電器

NALF-12/630-31.5

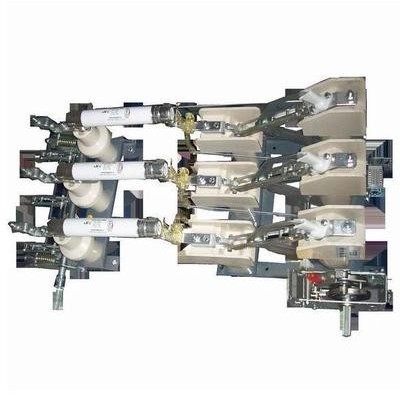

由額定電流為630A的負荷開關本體、A型彈簧操作機構、熔斷器跳閘機構、熔斷器及熔斷器座等組成，其中熔斷器為可選件，熔斷器最大額定電流為125A 。

A型操作機構是雙彈簧操作機構，合閘操作之前，應先將其分閘彈簧儲能。

熔斷器跳閘機構與熔斷器及A 型操作機構配合使用，當熔斷器熔斷后，熔斷器撞針撞擊跳閘機構并使其動作，帶動A 型操作機構動作使開關分閘。若損壞的熔斷器未被換下，A 型操作機構將無法操作，開關無法合閘。

A型雙彈簧儲能操作機構

A型操作機構直接安裝于開關本體上,是雙彈簧儲能手動操作機構，其操作原理及操作方向為：（面對機構）首先順時針旋轉使其分閘彈簧儲能，并被閂銷鎖住；然后逆時針旋轉使開關合閘；再順時針旋轉，閂銷被打開，分閘彈簧釋放，帶動開關分閘；繼續順時針旋轉，又為下一次分閘儲能。即，在開關合閘后，分閘彈簧已經儲能完畢。此時，用下述四種方法均可使其分閘，即：手動；電動操作機構；并聯跳閘線圈；熔斷器跳閘機構。

K型單彈簧操作機構

K型操作機構直接安裝于開關本體上，是單彈簧手動操作機構，通過旋轉其操作軸來帶動開關本體上的主軸旋轉，從而帶動動觸頭運動，實現分閘與合閘。其操作方向為：（面對機構）逆時針旋轉可使開關合閘；順時針旋轉可使開關分閘。

NAL12型負荷開關、NALF12型負荷開關-熔斷器組合電器可加裝接地開關，技術參數表：

結構特性表

NALF12負荷開關-熔斷器組合電器的限流熔斷器額定電流選擇按變壓器容量選擇，參數見下表：

 NAL12系列技術裝配圖

NAL負荷開關/NAL負荷開關-熔斷器組合電器（額定電壓：12kV，24kV，40.5kV 額定電流：400-1250A）

已有超過550,000臺在世界各地使用。符合ISO9001、ISO14001以及IEC60265，62271-105，GOST1T16.3-96，GOST17717-99，ANSIC37.20.4，CSAC22.2 NO.193

根據模塊原理，應用于：1.作為在配網系統內的線路及變壓器開關。2.電動馬達開關。3.電容器開關。用途有：電纜分段器和變壓器開關 \電動機開關(與電動機熔斷器CMF配套使用) \投切電容器組 \作為組裝開關柜的元件 \在負荷開關柜內使用 \緊湊變電站和箱變 \在公共事業和工業里應用

NAL型負荷開關（符合IEC 60265-1:1997 GB3804-1990 ）

NALF型負荷開關-熔斷器組合電器（ 符合IEC60420:1990 GB16926-1997 ）

NAL型負荷開關及NALF 型負荷開關-熔斷器組合電器，是ABB公司積五十余年負荷開關設計生產經驗而推出的壓氣滅弧和產氣滅弧相結合的負荷開關。到目前為止，已有超過500,000 臺在世界各地安裝使用。

由負荷開關和熔斷器組合而成的組合電器，結合了負荷開關和熔斷器各自的優點，由負荷開關開斷直到其額定開斷電流的任何負載電流，通過熔斷器及其撞擊器操作，開斷直到組合電器額定短路開斷電流的任何過電流。
