BLD-70 直流無刷電機驅動器是自主研發完成的，針對小功率低壓直流無刷電機的無刷驅動產品。BLD-70 適用于功率為 70W 的三相直流無刷電機的轉速調節。

電氣參數：

驅動器接口及接線示意圖：

運行：
啟動與剎車
BRK 端與 DC-端的出廠設定是將 BRK 端與 DC-端相連。當接通電源時，驅動器
BLD-70 便能帶動電機自行運行。
連接或斷開 BRK 端和 DC-端的連接線可控制電機的運行與剎車。
當連接 BRK 端和 DC-端的連接線時，電機運行。
當斷開 BRK 端和 DC-端的連接線時，電機剎車。

方向控制
F/R 端與 COM 端的出廠設定是 F/R 端與 COM 端并未連接。
當接通電源時，電機正轉。
連接或斷開 F/R 端和 COM 端的連接線可控制電機的正反轉。
當斷開 F/R 端和 COM 端的連接線時，電機正轉。
當連接 F/R 端和 COM 端的連接線時，電機反轉。

注意：從電機軸的方向觀察，電機軸順時針為正轉，反之為反轉。

機械尺寸及安裝圖：

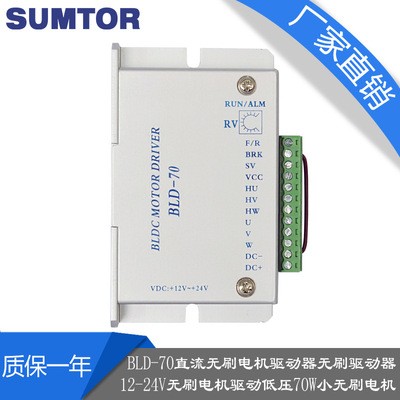

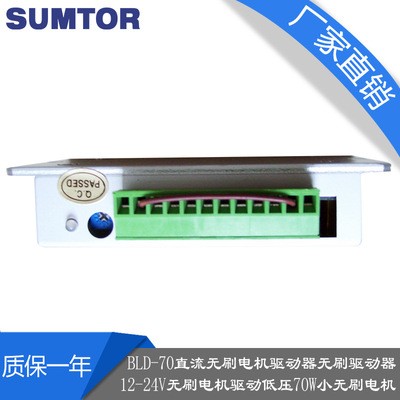

BLD-70無刷驅動器實拍：
